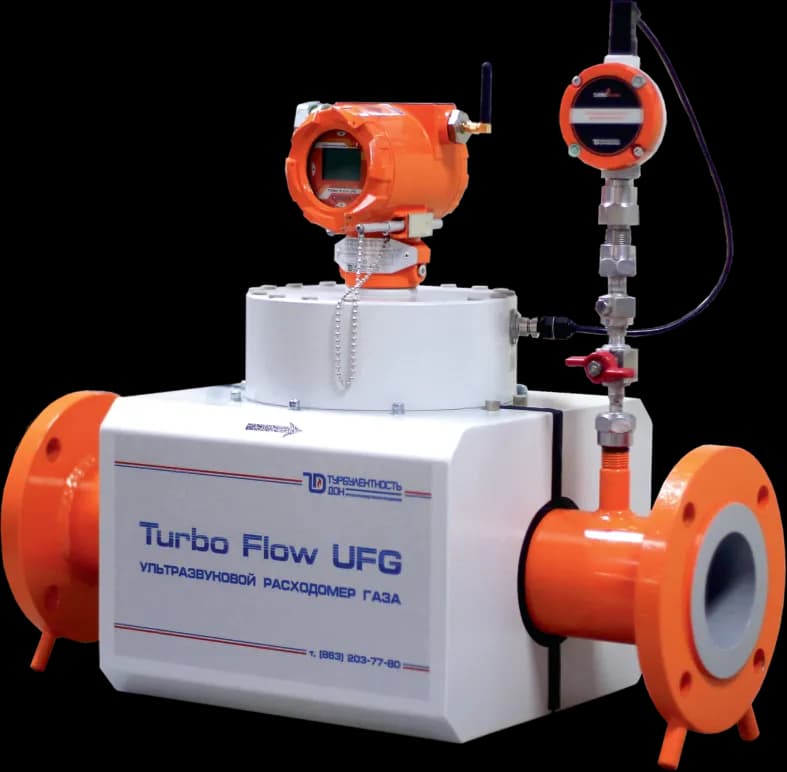

Ультразвуковой расходомер-счётчик газа Turbo Flow UFG-F Ду600

Характеристики

Диаметр условного прохода (Ду)

600 мм

Максимальный расход Qmax

30000 м³/ч

Минимальный расход Qmin

300 м³/ч

Расход при скорости потока 25 м/с

25447,00 м³/ч

Отсечка по расходу

42,00 м³/ч (0,14 Qmin)

Минимальная скорость потока

0,295 м/с

Максимальная скорость потока

29,47 м/с

Динамический диапазон Qmin/Qmax

1:50, 1:65, 1:80, 1:100

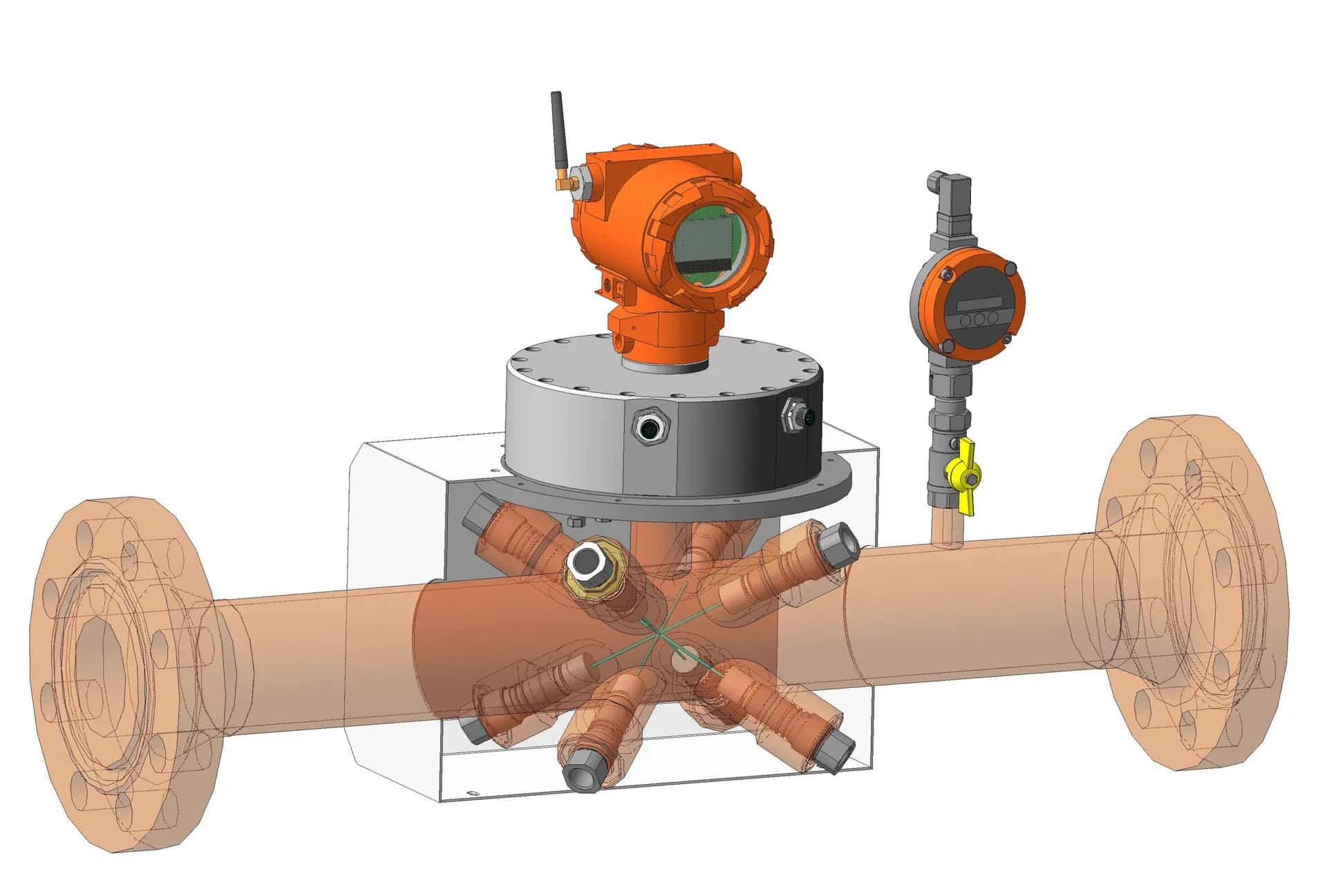

Погрешность при 2, 4, 6, 8 парах приемопередатчиков (Qmin≤ Q < 0,01 Qmax), %

± 1,0/1,2* (± 1,5**)

Погрешность при 4, 6, 8 парах приемопередатчиков (Qmin≤ Q < 0,01 Qmax), %

± 0,5/0,7* (± 1,0**)

Погрешность при 2, 4, 6, 8 парах приемопередатчиков (0,01Qmax ≤ Q < Qmax), %

± 1,0/1,2* (± 1,5**)

Погрешность при 4, 6, 8 парах приемопередатчиков (0,01Qmax ≤ Q < Qmax), %

± 0,5/0,7* (± 1,0**)

Скорость потока газа в обоих направлениях, м/с, не более

35

Диапазон избыточного давления газа, МПа

от 0,1 до 25

Цифровые проводные интерфейсы

протокол HART, протокол MODBUS RTU по интерфейсу RS-232, RS-232 TTL и RS-485

Цифровые беспроводные интерфейсы

GSM, GPRS, Bluetooth, IrDA (ИК-порт), Zig Bee, M2M 433/868 МГц, NB-IOT, NB-Fi, LoRa

Параметры питания, В

от внешнего блока питания от 12 до 24

Потребляемая мощность, Вт, не более

6,0

Средняя наработка на отказ, ч, не менее

70 000

Поддерживаемые системы телеметрии

АПК «Донтел»; ПТК «Аксон»; Системы телеметрии компании «Акситех»; Аксоним; Автоучет; InDel; САУ ГРС «Голубое пламя»; САУ ГРС «ЭЛТА-САУ»; Акцент; Система телеметрии «СМАРТ»; Система телеметрии «КОНТАР»; ПО «Арго:Энергоресурсы»; СТН-3000-Р; SCADA система «Сервер телеметрии 2,0» (ООО СервисСофт); Система телемеханики «SSoft: Signal» (ООО СервисСофт); ПО «Стел»

Поддерживаемое дополнительное оборудование

Промышленный потоковый хромотограф «МАГ»;

Температура окружающего воздуха

от −30 до +70 °C (исполнение М), от −60 до +70 °C (исполнение Х)

Относительная влажность воздуха

до 95 %

Атмосферное давление

от 84,0 до 106,7 кПа

Производитель

ООО НПО «Турбулентность-ДОН»

Описание

Документы

• Каталог Turbo Flow UFGСкачать
• Серт УТ UFG до 2028Скачать
• Сертификат Интергазсерт Turbo Flow UFG В03958 до 20.11.2028Скачать
• Сертификат СДС Газсерт UFG до 19.10.2028Скачать
• Сертификат ТР ТС 12 до 07.05.2031 UFGСкачать
• UFG ТР ТС 012 до 2026Скачать
• ТР ТС 020 UFG до 2030Скачать
• Отказное Решение ТР ТС 004 UFG, TFG, GFG,CFMСкачать
• Отказное Решение ТР ТС 010 UFG, TFG, GFG,CFMСкачать
• Отказное Решение ТР ТС 032 UFG, TFG, GFG,CFMСкачать
• Серт соотв ПО АРМ_UFG до 14.10.2024Скачать
• Свид-во МИ UFG АГНКССкачать
• СС 00607 UFG до 01.09.2027Скачать
• Сертификат ПО UFG ГОСТ Р 8.654Скачать
• Паспорт расходомера Turbo Flow UFGСкачать
• Отзыв ООО «Газпром трансгаз Уфа»Скачать

Частые вопросы

Почему не указана цена?

Цена зависит от комплектации, объёма заказа и срока поставки. Отправьте запрос — пришлём коммерческое предложение с ценой и сроком в течение рабочего дня.

Как быстро отгружаете?

Позиции со склада в Саратове отгружаем в день оплаты. Срок поставки позиций под заказ инженер называет при подтверждении заявки и не меняет его без согласования.

Какие документы идут с оборудованием?

Паспорт изделия и сертификат соответствия передаём вместе с оборудованием. Копии можем отправить на email до оплаты — для проверки или согласования с проектом.

Можно ли подобрать аналог?

Да. Если нужной позиции нет в наличии или срок не подходит, инженер предложит аналог с сопоставимыми техническими характеристиками.
