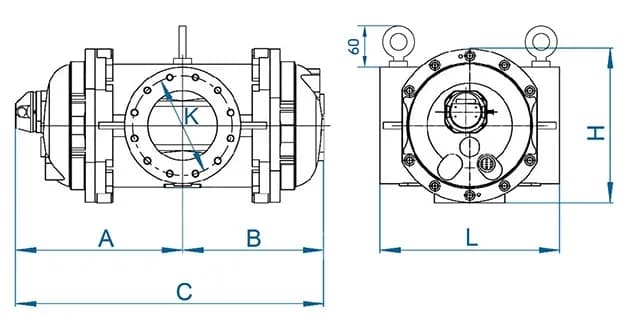

Габаритные и присоединительные размеры счётчика РГ-Р, типоразмеры G400 (Ду150)–G1000

Ротационный счётчик газа РГ-Р G1000

Name: Ротационный счётчик газа РГ-Р G1000
SKU: РГ-Р G1000
Availability: PreOrder

Артикул: РГ-Р G1000

Цена по запросу

Актуальную цену и сроки поставки пришлём в течение рабочего дня

Скачать паспорт (PDF)

Официальный дилер завода-изготовителя · Гарантия завода

Характеристики

Диаметр условного прохода (Ду): 200 мм
Типоразмер: G1000
Максимальный расход Qmax: 1600 м³/ч
Минимальный расход Qmin: 10 м³/ч (в диапазоне 1:160)
Наибольший диапазон измерения: 1:160
Перепад давления при Qmax: 650 Па
Порог чувствительности: 1 м³/ч
Ёмкость счётного механизма: 10⁷ м³
Объём измерительной камеры: 19,7 дм³
Цена деления младшего разряда: 0,2 м³
Масса: 145 кг
Температура газа: от −30 °C до +70 °C
Температура окружающей среды: от −40 °C до +70 °C
Рабочее давление измеряемой среды: не более 1,6 МПа
Рабочее давление: PN16
Класс защиты: IP65
Материал корпуса: Алюминиевый сплав
Материал роторов: Алюминиевый сплав
Материал счётной головы: Стабилизированный к ультрафиолетовому излучению полимер
Маркировка взрывозащиты: 1 Ex ib IIB T4 Gb X
Допустимая перегрузка: Кратковременно до 1,25Qмакс
Счётный механизм: Восьмиразрядный механический роликовый
Импульсный выход: 1 НЧ-выход, опционально 2 НЧ-выхода
Средний срок службы: 12 лет
Средняя наработка на отказ: 100 000 ч
Относительная влажность воздуха: до 100 %
Производитель: ООО «РАСКО Газэлектроника»

Описание

Ротационный счётчик газа РГ-Р типоразмера G1000 предназначен для коммерческого и технологического учёта природного газа, воздуха, азота и других очищенных неагрессивных газов. Наибольший расход — 1600 м³/ч, условный диаметр Ду200.

Принцип действия основан на вытеснении строго определённого объёма газа двумя синхронно вращающимися роторами. Вращение через редуктор и магнитную муфту передаётся на восьмиразрядный счётный механизм. Прямые участки до и после счётчика не требуются, монтаж возможен как на горизонтальном, так и на вертикальном участке, счётная голова поворачивается на 355°.

Счётчик допущен к применению на опасных производственных объектах — в нефтеперерабатывающей, нефтехимической, химической и газовой промышленности. В составе узла учёта комплектуется электронным корректором объёма газа ЕК270: вместе они образуют комплекс для измерения количества газа СГ-ЭК. Обслуживание сводится к замене масла не реже одного раза в пять лет.
