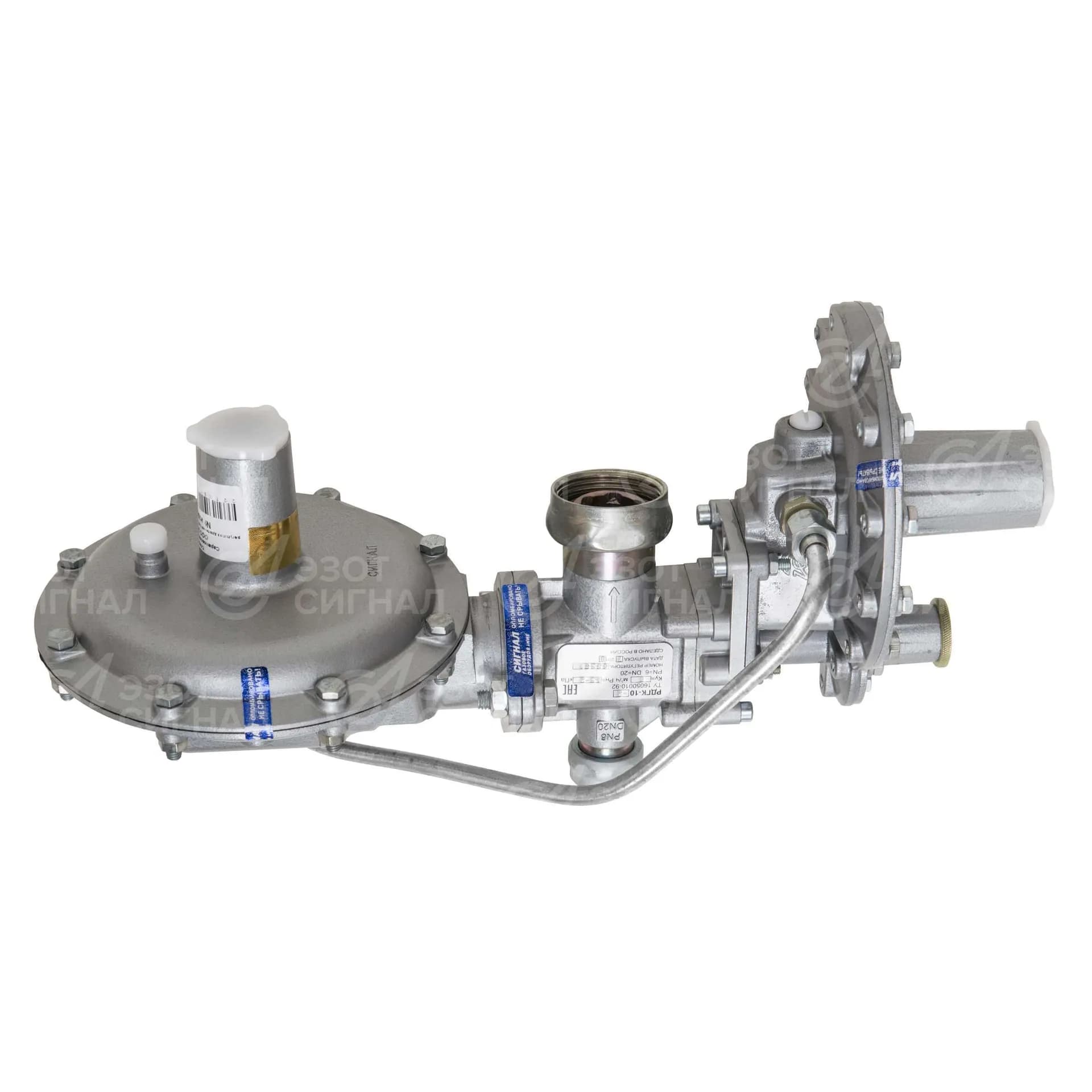

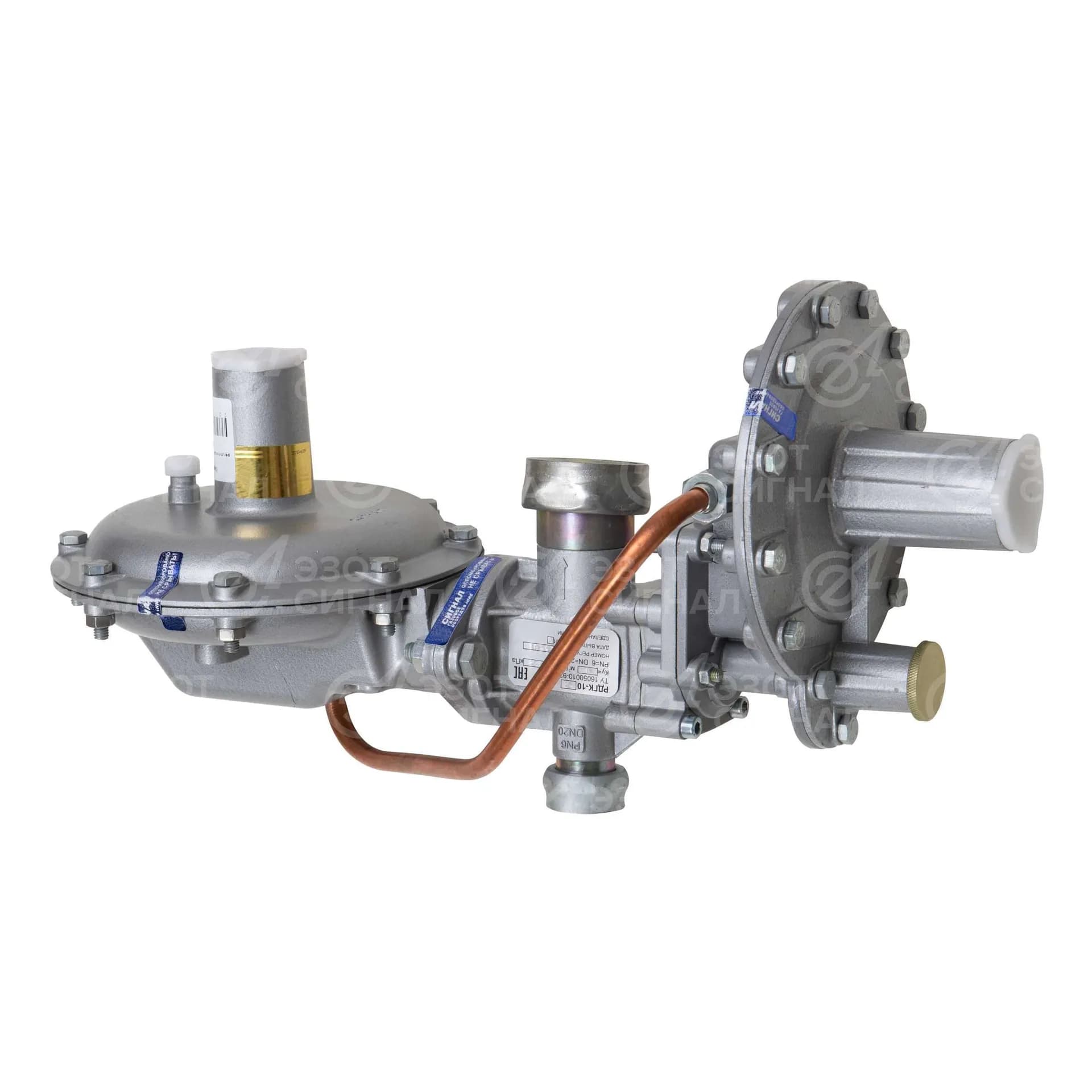

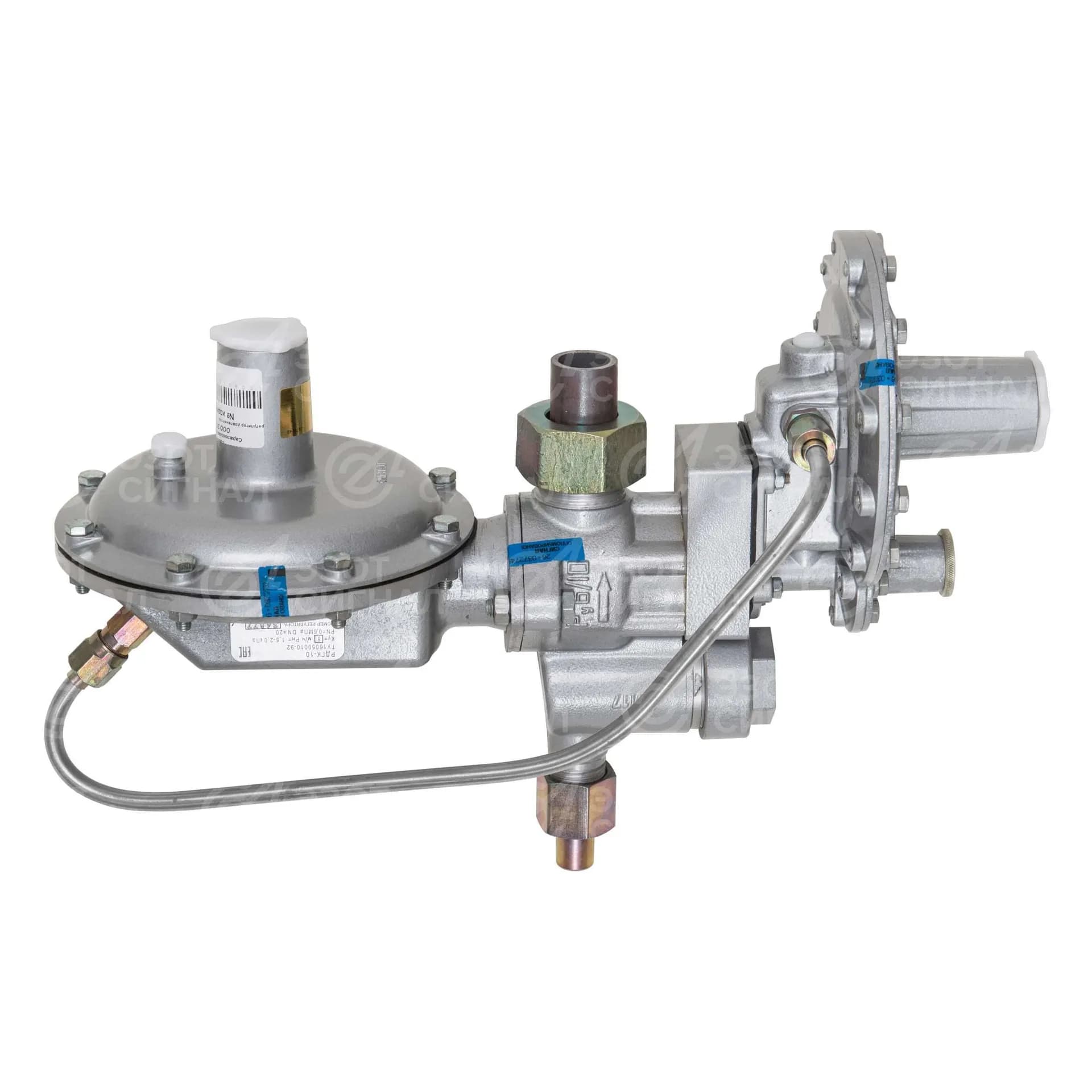

Регулятор давления газа РДГК-10-2
Артикул: РДГК-10-2Актуальную цену и сроки поставки пришлём в течение рабочего дня
Официальный дилер завода-изготовителя · Гарантия завода
Характеристики
| Диаметр условного прохода (Ду) | 20 мм |
|---|---|
| Присоединительные размеры | вход DN20, выход DN32 |
| Рабочая среда | Природный газ по ГОСТ 5542-2014 |
| Температура окружающей среды, 0С | От минус 40 до +60 |
| Наименьшая входное давление Рвх, МПа | 0,05 |
| Наибольшее входное давление, Рвх, МПа | 0,6 |
| Диапазон настройки выходного давления Рвых. кПа | 1,5…2,0 |
| Точность регулирования, % от верхнего предела настройки Рвых. | ±10 |
| Класс точности регулятора | 10 |
| Давление закрытия рабочего клапана Рзакр, % от Рвых., не более | 20 |
| Зона нечувствительности, % от Рвых., не более | 2,5 |
| Давление начала срабатывания предохранительного сбросного клапана ПСК, кПа | Рзакр.+0,5 кПа |
| Диапазон настройки давления срабатывания предохранительного запорного клапана ПЗК от верхнего значения Рвых., кПа: - при повышении выходного давления - при понижении выходного давления | (1,25…1,5) Рвых. (0,2…0,6) Рвых |
| Пропускная способность,м3/час | 4...15,5 |
| Погрешность срабатывания ПСК и ПЗК от заданного значения настройки, % | ±5 |
| Степень герметичности рабочего и запорного клапанов | Класс «А» по ГОСТ 9544-2015 |
| Присоединительные размеры: Номинальный диаметр прохода входного патрубка, мм выходного патрубка, мм | DN20 DN32 |
| Габаритные размеры | 392х166х202 |
| Масса, кг (не более) | 3 |
| Условная пропускная способность, Ку м³/ч, не менее | 8 |
| Межремонтный интервал, лет | 3 |
| Срок службы, лет | 30 |
| Гарантийный срок, лет | 5 |
| Производитель | ООО ЭПО «Сигнал» |
Описание
Регулятор давления газа РДГК-10-2 производства ООО «ЭЗОТ «Сигнал» предназначен для редуцирования высокого и среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх заданных значений.
Регулятор ставится в системах газоснабжения в составе пунктов редуцирования газа и работает на природном газе по ГОСТ 5542-2014. Климатическое исполнение УХЛ2 по ГОСТ 15150-69, рабочий диапазон температур от −40 до +60 °C. Сёдла и штоки выполнены из нержавеющей стали, конструкция сохраняет стабильность при малых расходах.
В корпусе объединены собственно регулятор давления, предохранительный запорный клапан ПЗК и предохранительный сбросной клапан ПСК. Герметичность рабочего и запорного клапанов — класс «А» по ГОСТ 9544-2015. Регуляторы типа РДГК выпускаются заводом с 1990 года.
